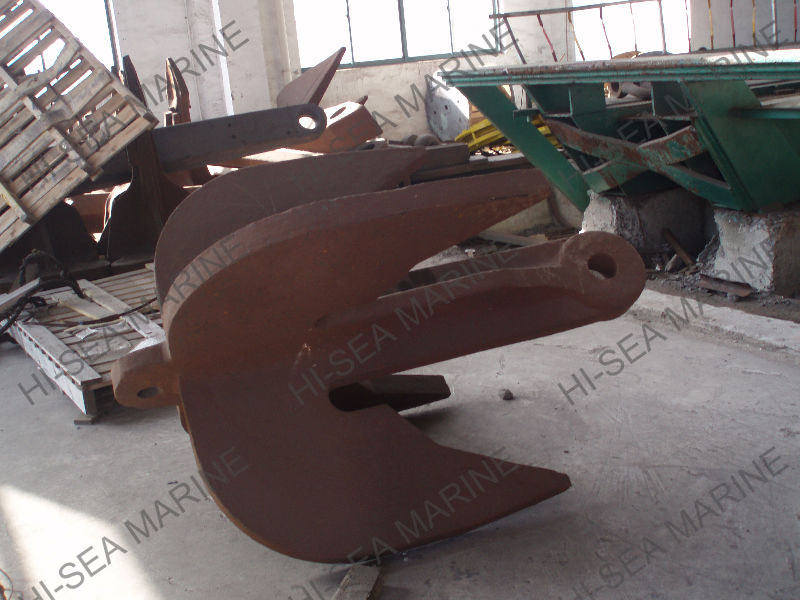

Chain Grapnel Hook

Chain Grapnel Hook

Model	d0 (mm)	d1(mm)	b(mm)	s(mm)	B1(mm)	B2(mm)	L(mm)	H1(mm)	H2(mm)	H3(mm)	H4(mm)	H5(mm)	H(mm)	Shackle CB 547-76	Weight(kg)
22	26	36	22	34	352	296	354	140	154	200	90	83	410	a6	27.3
28	32	47	30	45	463	390	463	183	203	263	120	103	538	a9	62
34	40	57	37	56	574	484	574	226	251	326	150	134	667	a11	118
40	46	67	44	66	685	577	685	270	300	390	178	160	795	a13	197
46	52	77	52	77	796	670	796	314	348	452	206	190	925	a14	310
53	60	83	59	88	907	764	907	358	397	515	235	220	1054	a15	460
62	70	94	74	112	1147	967	1147	453	502	650	298	290	1333	a16	945
67	75	104	80	121	1240	1045	1240	490	543	704	322	310	1440	a17	1190
72	80	115	86	130	1332	1123	1332	526	583	756	346	330	1548	a19	1480
77	85	120	92	139	1425	1200	1425	562	624	810	370	356	1656	a20	1800
82	90	125	98	148	1517	1280	1517	600	664	860	394	384	1763	a22	2170
87	97	135	104	156	1610	1357	1610	635	705	914	418	400	1870	a23	2600
92	102	140	110	166	1702	1435	1702	672	745	966	442	430	1978	a24	3085
97	107	145	116	175	1795	1513	1795	708	786	1020	466	455	2086	a25	3620
102	112	150	122	184	1887	1590	1887	745	826	1070	490	480	2193	-	4120
107	117	160	128	192	1980	1670	1980	780	867	1124	514	502	2300	-	4840
112	122	170	134	202	2072	1747	2072	818	907	1176	538	524	2408	-	5570
112	127	175	140	210	2165	1825	2165	854	948	1230	560	551	2516	-	6340
122	132	180	146	220	2257	1903	2257	890	988	1280	585	580	2625	-	7190
